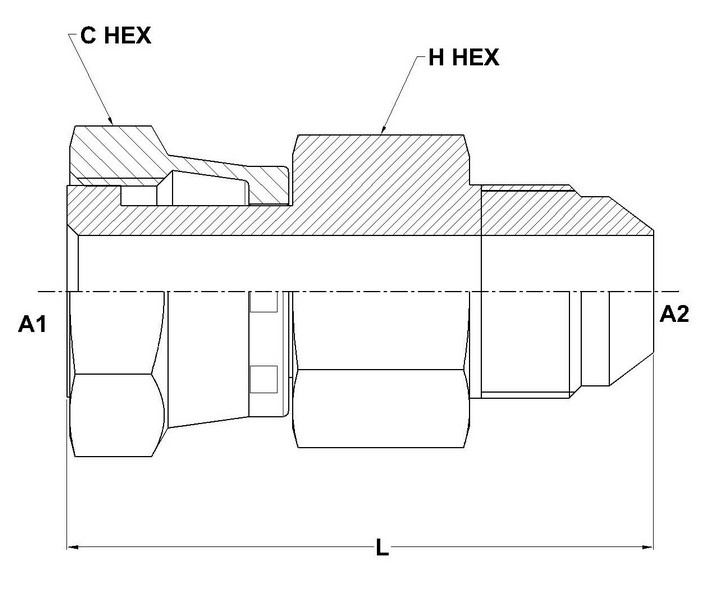

FS6504 Series
PART NO.SIZE |
A1 TUBE O.D. |
A2 TUBE O.D. |
A1 THREAD |
A2 THREAD |
A1 DRILL |
A2 DRILL |
L LGTH |
C HEX |
H HEX |
FS6504-04-04 |
1/4 |
1/4 |
9/16-18 |
7/16-20 |
0.165 |
0.172 |
1.580 |
0.687 |
0.625 |
FS6504-06-04 |
3/8 |
1/4 |
11/16-16 |
7/16-20 |
0.264 |
0.172 |
1.660 |
0.812 |
0.750 |
FS6504-06-06 |
3/8 |
3/8 |
11/16-16 |
9/16-18 |
0.264 |
0.297 |
1.666 |
0.812 |
0.750 |
FS6504-08-04 |
1/2 |
1/4 |
13/16-16 |
7/16-20 |
0.358 |
0.172 |
1.940 |
0.938 |
0.875 |
FS6504-08-08 |
1/2 |
1/2 |
13/16-16 |
3/4-16 |
0.358 |
0.391 |
2.047 |
0.938 |
0.875 |
FS6504-08-12 |
1/2 |
3/4 |
13/16-16 |
1-1/16-12 |
0.358 |
0.609 |
2.254 |
0.938 |
1.125 |
FS6504-10-04 |
5/8 |
1/4 |
1-14 |
7/16-20 |
0.453 |
0.172 |
2.040 |
1.125 |
1.062 |
FS6504-10-10 |
5/8 |
5/8 |
1-14 |
7/8-14 |
0.453 |
0.484 |
2.248 |
1.125 |
1.062 |
FS6504-10-12 |
5/8 |
3/4 |
1-14 |
1-1/16-12 |
0.453 |
0.609 |
2.354 |
1.125 |
1.125 |
FS6504-12-04 |
3/4 |
1/4 |
1-3/16-12 |
7/16-20 |
0.547 |
0.172 |
2.170 |
1.375 |
1.250 |
FS6504-12-12 |
3/4 |
3/4 |
1-3/16-12 |
1-1/16-12 |
0.547 |
0.609 |
2.484 |
1.375 |
1.250 |
FS6504-16-04 |
1 |
1/4 |
1-7/16-12 |
7/16-20 |
0.783 |
0.172 |
2.480 |
1.625 |
1.500 |
FS6504-16-16 |
1 |
1 |
1-7/16-12 |
1-5/16-12 |
0.783 |
0.844 |
2.841 |
1.625 |
1.500 |
FS6504-20-20 |
1-1/4 |
1-1/4 |
1-11/16-12 |
1-5/8-12 |
1.024 |
1.078 |
2.888 |
1.875 |
1.875 |
